Die Carbonlaufrad - Reparatur

Im Vergleich zu Carbonrahmen-Reparaturen sind Instandsetzungen an Carbonlaufrädern noch differenzierter zu bewerten, aber dennoch in vielen Fällen möglich, ohne Einschränkung für den weiteren Einsatz, und ohne Gefahr.



Man kann die Schäden in folgende Kategorien einteilen:

  1. unebene Bremsflanke durch Steinschlag, Randsteinkontakt, verklemmter Stein auf dem Bremsklotz, etc.
  2. defekte Bremsflanke durch Überhitzung, Blasenbildung, speziell bei starkem andauernden Bremsen in Bergabfahrten
  3. Riss, Druckstelle in der Seitenflanke durch punktuellen Einschlag
  4. Ausriss des Speichennippels, Speichenspannung zu groß
  5. Speichenriss
  6. Carbonlaufrad-Disc seitlicher Schaden durch einen Umfaller oder sonstigen Einschlag
  7. periodische Kontrolle der Speichenspannung

All diese aufgeführten Schadensfälle sind einfacher, schwieriger oder gar nicht zu reparieren. Eine pauschale Aussage kann dennoch nicht getroffen werden. Nachfolgend beleuchten wir nun die einzelnen Schadenszenarien.


Trusted Service Carbon Bike Service

Trusted Service


1. Einriss an der Bremsflanke

Schlauchreifen / Tubular



Bei einem Einriss an der Bremsflanke z.B. durch Steinschlag oder Bordsteinkontakt ist in den meisten Fällen eine Reparatur kein Problem. Der Riss wird ausgeschliffen, mit frischem Laminat  verschlossen und die Kontur, bzw.  die Bremsflanke auf die exakte Breite beigearbeitet und fein eingeschliffen. Dabei kommt es reparaturbedingt zu optischen Unterschieden in der Gewebeoptik, was aber keinen technischen Mangel darstellt.



Nicht selten reicht der Riss bis in das Felgenbett hinein, was ebenso reparabel ist und für den weiteren Einsatz keine Einschränkungen nach sich zieht.

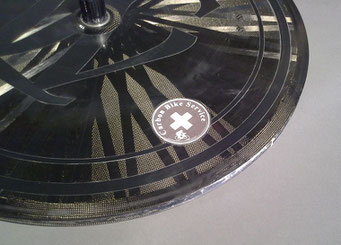

Lightweight Carbondisc Bremflanke Reparatur
Bremsflankenreparatur Lightweight Disc nach Abschluss

Drahtreifen / Clincher



Bei Drahtreifen ist nur eine eingeschränkte Reparatur möglich. Bei Drahtreifen werden die Bremsflanken mit 8 bar Reifendruck belastet. Eine reparierte Stelle verhält sich dann inhomogen und beult nach der Montage, dem Aufpumpen, aus. Beim verklebten Schlauchreifen geht der Druck von 12 bar frei, und belastet die Bremsflanke in keinster Weise. Die Bremsflanke des Drahtreifens müsste unter Betriebsdruck, also mit montiertem Reifen erfolgen, was naturgemäß nicht möglich ist.





Ein kleiner Schaden kann dennoch repariert werden, anschließend muss jedoch ein Tubular-Clincher Reifen montiert werden, z.B. der Tufo CS 33. Bei dieser Reifenkonstruktion handelt es sich um eine Kombination aus Draht- und Schlauchreifen. Der entscheidende Unterschied dabei, ist dass der Reifendruck ebenso "frei geht" und kein entscheidender Druck auf die Bremsflanke ausübt, welcher die Bremsflanke nach einer Reparatur zum Ausbeulen bringen könnte.



Für Schlauchreifenfelgen, wie Drahtreifenfelgen hat eine Reparatur von Bremsflanken, sowie auch alle übrigen Carbonlaufradreparaturen,  keinen Einfluss auf den allgemeinen Rundlauf. Dieser ist vorab zu kontrollieren.





Siehe hierzu auch  Ist das Carbonlaufrad auch noch zentriert ?



2. Blasenbildung Bremsflanke - Überhitzung

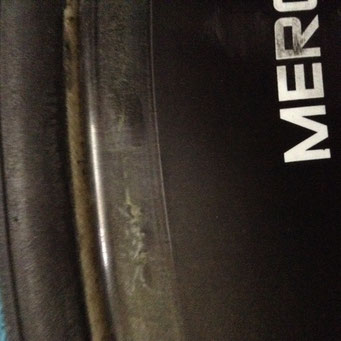

Blasen Bremsflanke Carbonlaufrad Überhitzung
Blasenbildung durch Überhitzung an der Bremsflanke

Man spricht allgemein von Carbon, genau genommen handelt es sich um einen Carbonfaser-Verbundwerkstoff. Die Carbonfaser wird durch die Matrix, das Epoxydharz in seiner Form gebunden, gehalten. Carbonfaser selbst ist zwischen 1800 °C und 3000°C stabil. Das Epoxydharz ist in der Standardausführung / Materialqualität  jedoch  nur zwischen 80 und 130°C temperaturstabil. Der Fachbegriff hierfür ist die Glasübergangstemperatur (Tg), ab dieser kritischen Temperatur nimmt das Harz durch Überhitzung bleibenden Schaden und verliert nach der Abkühlung seinen mechanischen Eigenschaften. Es wird weich und  Blasenbildungen ist die Folge.



Bei andauernder Bremsbelastung in langen Bergabfahrten kommt es zur Überhitzung und die Bremsflanken nehmen in ihrer strukturellen Integrität Schaden der in der Regel nicht repariert werden kann.  Manchmal kommt es nur an einzelnen  Stellen zur Blasenbildung, welche noch ausgebessert werden können. Unser Tipp daher, bremsen Sie grundsätzlich mit beiden Bremsen und vermeiden Sie lange Dauerbremsungen in der Abfahrt, bremsen Sie gezielt in Intervallen, um den Bremsflanken die Möglichkeit der Abkühlung zu geben, ohne jedoch dabei ihre Sicherheit zu gefährden.


3. Druckstelle in der Seitenflanke

Kommt es zur einer Druckstelle in der Seitenflanke einer Aero-Disc oder eines Felgenkörpers ist meist eine Carbonreparatur möglich.



Die betroffene Stelle wird ausgeschliffen, die evtl. darunter sich befindende Honigwabenstruktur mit super leichtem Füller stabilisiert und anschließend mit frischem Carbonlaminat verschlossen.



Die bei Zipp Laufrädern typische Dimple- / Golfballoberfläche kann an diesen Stellen nicht mehr wieder hergestellt werden, da diese aus einer Negativform des Herstellers gewonnen, gefertigt wird. Dies hat jedoch keine Einfluss auf die Performance und Aerowerte, da eine Reparaturstelle im Vergleich zur Gesamtoberfläche sehr gering ist. Technisch ist eine Druckstelle in der Seitenflanke vollwertig  Instand zusetzen.



4. Speichennippel Ausriss

Ausriss Speichenippel Carbonfelge
Ausriss Speichenippel Carbonfelge

Durch zu hohe Speichenspannung  mit einhergehenden Vibrationen und Stößen z.B. über Kopfsteinpflaster kann es durchaus zu Ausrissen der Speichennippel kommen. Eine hohe Steifigkeit des Laufrades bedeutet auch eine hohe Laufperformance. Jedoch schließen sich Performance und Haltbarkeit gegenseitig aus, bzw. sind zwei Gegenpole, zwischen denen ein Kompromiss gefunden werden muss. Im Training empfiehlt es sich Laufräder mit geringerer Speichenspannung zu fahren, und auf Haltbarkeit zu setzen und im Wettkampf den Focus auf die Performance auszurichten, einen Wettkampf-Laufradsatz mit hoher Speichenspannung. Die Reparaturmöglichkeit hängt stark davon ab, ob von der Felgenbett-Seite eine Zugangsmöglichkeit gegeben ist, um den Aussriss mit zusätzlichem Laminat,  einer Gurtung  lokal zu ünerbrücken, zu verstärken um die punktuelle Last des Speichennippels abzufangen. Dies ist pauschal nicht zu beurteilen und von Fall zu Fall zu beurteilen.


5. Speichenriss

Ist die Speiche aus Carbon und ist diese fest verbaut, also keine Möglichkeit der Nachzentrierung gegeben, ist die mit einem Totalschaden gleich zu setzen. Die Carbonspeiche kann zwar wieder optisch in Form gebracht werden, jedoch ist der Kraftschluss nicht mehr wieder herzustellen. Da es sich um unterbrochene UD-Carbonfasern handelt, also einem Strang, welcher in seiner Zugfestigkeit mit einer Reparatur auf Grund der kleinen Dimensionen nicht mehr wieder hergestellt werden kann.



Eine gebrochene Speiche, egal welchen Materials,  sollte als Ganzes ersetzt werden und anschließend das Laufrad  neu zentriert werden.


Für Sie auch interessant im Zusammenhang mit Zuverlässigkeit

Wie wird eine Carbonreparatur ausgeführt ?


6. Carbonlaufrad Disc Seitenschaden

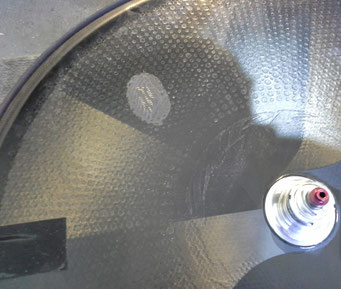

Zipp Scheibe Riss Seite
Zipp Scheibe mit einem kleinen Riss in der Seitenflanke, hier bereits ausgeschliffen

Carbondiscs sind auf Grund ihrer Leichtbaukonstruktion sehr empfindlich für seitliche Einschläge und sollten im Einsatz entsprechend vorsichtig behandelt, das Rad nicht sorglos anlehnen, immer auf einen sicheren Stand achten. Beim Transport sollte es stets sehr gut gepolstert gelagert werden, so dass schwere Gegenstände keine Dellen oder gar Einrisse hinterlassen können. Die allgemeine Empfindlichkeit ist mit der extremen Leichtbaukonstruktion und der daraus resultierenden Performance einhergehend.



Zipp Scheiben sind Honigwabenkonstruktionen mit der klassischen, bekannten Dimpleoberfläche. Die Dimpleoberfläche erzeugt eine laminare Luftströmung die die Reibung deutlich verringert, welche auch am Golfball nicht zufällig zu finden ist.



Die Schadstelle wird ausgeschliffen und die darunterliegenden Honigwaben mit einem superleichten Mix aus Micro-Hohlkugeln im Gemisch mit Epoxidharz wieder zur Ebene gearbeitet und anschließend mit frischem Laminat wieder verschlossen. Die Reparaturstelle wird im Anschluss auf Originalniveau beigearbeitet und lokal lackiert.



Bei diesem Reparaturvorgang kann die Dimpleoberfläche nicht mehr wieder hergestellt werden, da diese im Herstellungsprozess durch den Abdruck aus einer Negativform hergestellt, gewonnen wird. Die minimale Reduzierung der Dimpleoberfläche ist jedoch in Bezug auf die Gesamtoberfläche so gering, dass dieser Effekt, Verlust, vernachlässigt werden kann und der wirtschaftliche Nutzen dieser Reparatur deutlich hervorsticht.


7. Kontrolle der Speichenspannung

Für den Werterhalt von Carbonlaufrädern ist eine periodische Wartung bei fortgeschrittener Laufleistung oder nach einem Unfall empfehlenswert.



Die gleichmäßige Speichenspannung ist das A und O für die Performance des Laufrades, um auch noch nach intensiver Nutzung und vielen Laufkilometern formstabil zu bleiben. Dennoch kommt man nicht um eine mögliche periodische Nachjustierung, Nachzentrierung herum, was zum einen am Rundlauf selbst geprüft werden kann, aber vorsichtshalber noch besser regelmäßig mit einem Speichentensiometer.



mehr dazu  hier klicken


Auch interessant in diesem Zusmmenhang:

Ist das Carbonlaufrad auch noch zentriert ?


Mit Freunden teilen

Anfrage über unsere KONTAKT Seite.

Kommentar schreiben

Kommentare: 16
  • #1

    Steffen Mutter (Dienstag, 17 Juli 2018 23:50)

    Sehr ausführliche Beschreibung, was man alles reparieren kann und nützliche Tipps. Vielen Dank.

  • #2

    Peter (Dienstag, 14 Dezember 2021 18:25)

    Was kostet eine Carbonfelgen Reparatur ?
    Seitlicher riss 3 cm horizontal.
    Lg

  • #3

    Carbon Bike Service (Mittwoch, 15 Dezember 2021 10:33)

    Guten Tag Peter,

    hängt ganz vom Rissverlauf ab, und ob es überhaupt reparabel ist. Bitte eine Anfrage per E-Mail mit aussagekräftigen Fotos an: anfrage@carbon-bike-service.eu

    Sportliche Grüße der Carbon Bike Service

  • #4

    Walter Keiler (Freitag, 15 April 2022 14:13)

    Leider haben die Laufräder zwei Mängel:

    Bremsflanke hinten hat Gebruachsspuren (Foto 1)

    Laufrad vorne hat eine kleine Beule durch Transport (Foto 2, auf dem ,,V´´)

  • #5

    Carbon Bike Service (Dienstag, 19 April 2022 08:51)

    Guten Tag Herr Keiler,

    bitte um Kontaktaufnahme über anfrage@carbon-bike-service.eu, mit aussagekräftigen Bildern, dann können wir das genauer einschätzen und ein passendes Angebot erstellen.

    Mit sportlichen Grüßen der Carbon Bike Service

  • #6

    Fabian Dieterich (Montag, 08 Januar 2024 12:57)

    Hallo,
    das Carbon Laufrad meines Rennrads ist am Wochenende kaputt gegangen. Eine Speiche ist bei einem Sturz aus der Felge gerissen.
    Ist eine Reparatur hierbei möglich? Es handelt sich um das folgende Laufrad: ZIPP 303 firecrest.

    Vielen Dank und liebe Grüße
    Fabian

  • #7

    Carbon Bike Service (Dienstag, 09 Januar 2024 10:12)

    Guten Tag Fabian,

    das hört sich kritisch an, am besten uns Fotos an anfrage@carbon-bike-service.eu schicken, damit wir das beurteilen können.

    Sportliche Grüße der Carbon Bike Service

  • #8

    Julian (Mittwoch, 28 Februar 2024 12:06)

    Hallo,

    vielen dank für die vielen nützlichen Informationen!
    Meine Frage ist welche Lösemittel auf unbehandelten Carbonoberflächen verwendet werden dürfen ohne das irreparabele schäde entstehen? Zb. für das entfernen von Kleberästen bei Tubularfelgen oder auch für einen cleanen look ohne decals! Darf hierfür substanzen wie zb. 96% Alkohol, Nitroverdünnung oder auch Aceton verwendet werden ohne die Carbon Matrix zu zerstören?

  • #9

    Carbon Bike Service (Montag, 04 März 2024 09:35)

    Guten Tag,

    für die Reinigung von Carbonfelgen können wir von Dynamic Badass Bubbles empfehlen, (haben wir nicht in unserem Shop). Wenn Decals nicht überlackiert sind kann man versuchen diese an den Ecken abzuziehen und im Bedarfsfall mit einem Fön erwärmen, ABER ACHTUNG , nur Erwärmen und nicht Erhitzen, max 50°C !!!, ansonsten wird das Epoxydharz geschädigt.

    Alkohol, Nitro und Aceton machen bei Epoxydharz, sowie Lacken auf 2K Basis nichts aus und somit lösungsmittelbeständig, aber auch hier Achtung, nicht jeder Rahmen ist mit 2K Lack beschichtet ! Es ist ratsam an einer nicht sichtbaren Stelle, wie der Innenseite der Kettenstreben dies zu testen.

    Sportliche Grüße der Carbon Bike Service

  • #10

    Taylanb@web.de (Dienstag, 16 Juli 2024 13:35)

    Hallo, habe an meiner mavic felge mit 65 höhe ein Lichtlein in der felge seite. Da ist mir leider eine Türe rein geknallt. Kann man sowas instandsetzen und was würde sowas kosten?

  • #11

    Martin Kleinl (Freitag, 19 Juli 2024 10:54)

    Hallo
    Bei meinem xentis mark2 tt laufrad vorne ist die Bremsflanke auf ca. 10cm überhitzt!
    Könnt ihr so etwas reparieren und wie viel kostet es ungefähr!
    Lg Martin

  • #12

    Carbon Bike Serivce (Freitag, 19 Juli 2024 11:10)

    Guten Tag Martin,

    bei Überhitzung ist ein Schaden nicht klar abzugrenzen, die Wärmeentwicklung hat 360° auf die Bremsflanke eingewirkt und die sichtbaren 10 cm sind nur die Spitze des Eisbergs, des Schadens. In so einem Fall ist das leider Totalschaden und nicht mehr vollwertig zu reparieren.

    Tut uns leid.

    Sportliche Grüße der Carbon Bike Service

  • #13

    Martin Kleinl (Montag, 29 Juli 2024 12:17)

    Hallo
    Ich habe ein xentis mark 1tt clincher Laufrad mit einer überhitzten Bremsflanke!
    Kann der schaden repariert werden?
    Bitte um Rückmeldung!
    martin.kleinl@hotmail.com
    004369912376001
    Vielen lieben Dank

  • #14

    Carbon Bike Service (Mittwoch, 31 Juli 2024 15:24)

    Guten Tag Herr Kleinl,

    bei einer Überhitzung ist leider keine Reparatur mehr möglich, da die hier keine Abgrenzung der Schadstelle möglich ist und von einem Schaden rundum ausgegangen werden muss.

    Tut uns Leid.

    Sportliche Grüße der Carbon Bike Service

  • #15

    Bettina Weßling (Sonntag, 08 September 2024 19:17)

    Hallo, ich habe ein ganz kleine Delle auf dem Felgenrand, Hookless, MTB Felge von Duke, tubeless gefahren und ist auch noch dicht. Allerdings gibt es einen kleinen Wulst! Mir ist schon einmal dann langsam die Felge gebrochen! Kann man das reparieren, um einen Bruch zu meiden oder zu verlangsamen? Danke für eine Rückmeldung
    Bettina W

  • #16

    Carbon Bike Service (Dienstag, 10 September 2024 08:38)

    Guten Tag Frau Weßling,

    pauschal anhand einer Beschreibung ist das nicht zu beurteilen. Wir bitten Sie uns aussagekräftige Fotos an anfrage@carbon-bike-service.eu zusenden, dann können wir Ihnen eine Einschätzung zur Reparaturfähigkeit geben.

    Mit sportlichen Grüßen der Carbon Bike Service
